1. 产品介绍

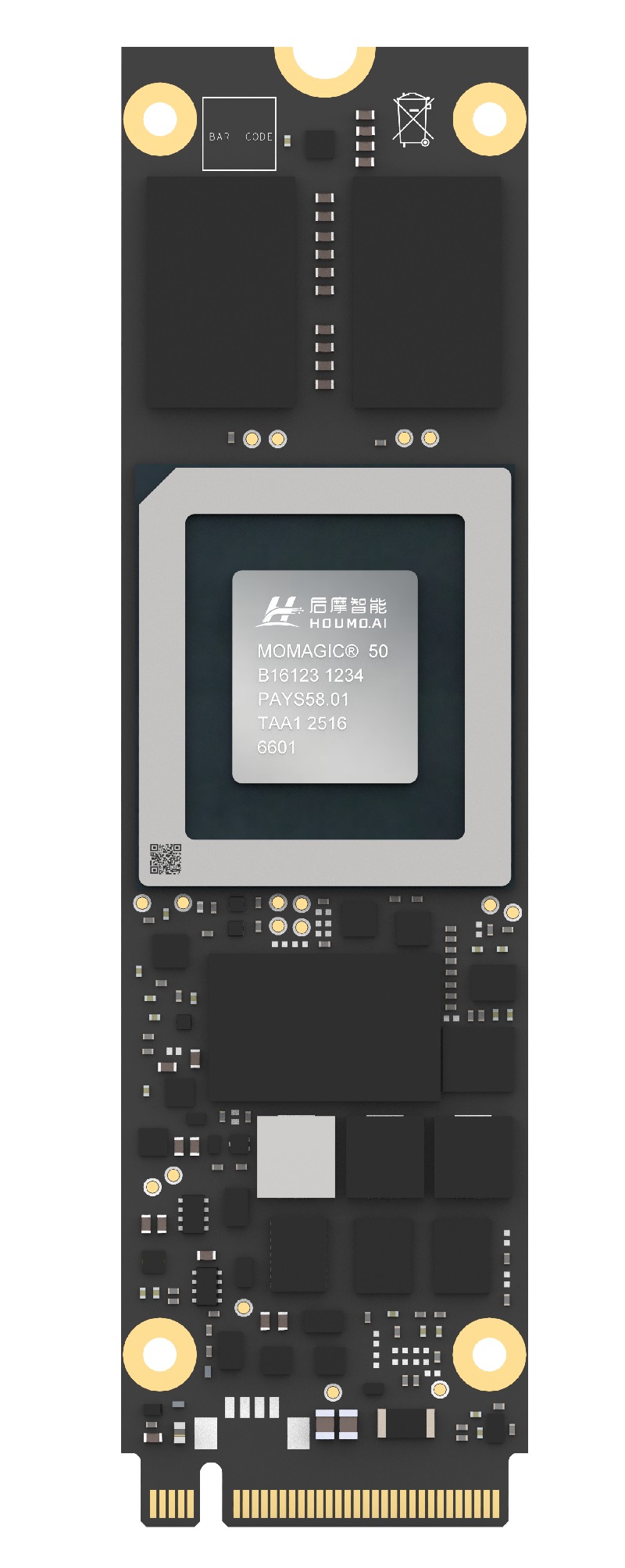

力擎^® LQ50 M.2卡是面向边缘端大模型推理场景的大算力模组产品，具有体积小、性能高、功耗低等特点。依托后摩漫界^® M50创新计算架构，实现最高160 TOPS弹性算力，以及最高 100 TFLOPS@bFP16算力。该产品板载最高48 GB LPDDR5/LPDDR5X内存，提供高达153.6 GB/s内存带宽。其紧凑的M.2接口设计能够轻松集成到各种设备中。

后摩大道^®软件平台是为后摩芯片开发的集模型、算子、系统以及中间件为一体的软件开发平台，具有兼容、便捷、灵活以及高效的特点。配合该软件平台， LQ50 可适配主流大模型，能够灵活部署在AI PC、视频会议系统、工业自动化、泛安防等各类边缘和端侧设备中。

1.1. 产品型号

力擎^® LQ50 M.2卡产品型号如下表所示：

表 1.1 产品型号
产品型号	规格
LQ50-12GB	160 TOPS 弹性算力 + 100 TFLOPS@bFP16 + 12 GB LPDDR5/LPDDR5X
LQ50-18GB	160 TOPS 弹性算力 + 100 TFLOPS@bFP16 + 18 GB LPDDR5/LPDDR5X
LQ50-24GB	160 TOPS 弹性算力 + 100 TFLOPS@bFP16 + 24 GB LPDDR5/LPDDR5X
LQ50-48GB	160 TOPS 弹性算力 + 100 TFLOPS@bFP16 + 48 GB LPDDR5/LPDDR5X

2. 产品规格

产品规格如表所下：

表 2.1 产品规格
特性	规格
物理尺寸	22mm * 80mm * 3.3mm
AI计算能力	最高160 TOPS 弹性算力最高100 TFLOPS@bFP16算力
内存	12 GB LPDDR5/LPDDR5X 支持扩容至最高48 GB 内存带宽153.6 GB/s
存储	1 * 32 MB NOR Flash
接口规格	M.2 Key M
PCle接口	提供 1 个 PCIe Gen4 接口，并向下兼容 PCIe Gen3/Gen2/Gen1 支持最大 x4 Lanes，兼容x3/x2/x1 每个接口的峰值带宽高达 8 GB/s
UART	支持2个UART接口支持常见标准波特率，最高支持921600 bps
I2C	支持1个I2C控制器支持100 KHz和400 KHz通信速率
重量	9g（±10 g）
工作环境温度	-20°C ~ +60°C
存储温度	-20°C ~ +65°C
工作湿度	10%RH ~ 90%RH（非冷凝）
存储湿度	5%RH ~ 95%RH（非冷凝）
供电电压	3.3 V ± 5%
典型功耗	13 W

3. 快速开始

本文档介绍了LQ50 M.2卡的首次使用流程，包括硬件安装、软件环境搭建以及基础推理验证，帮助开发者快速完成设备初始化与开发环境准备。

3.1. 使用流程

首次使用LQ50 M.2卡时，建议按照以下流程完成环境准备与功能验证：

硬件安装。安装LQ50 M.2卡并完成系统启动，确认操作系统已正确识别设备。
设备识别验证。确认操作系统已正确识别LQ50 M.2 卡。
软件安装。搭建软件运行环境，安装相关驱动、SDK 及依赖组件，并完成基础运行配置。
推理功能验证。运行官方推理样例程序，验证设备、驱动及软件环境是否正常工作。

完成上述步骤后，开发者即可基于LQ50 M.2卡开展模型部署、推理开发与性能调试工作。

4. 硬件使用

4.1. 安全性须知

LQ50 M.2卡为PCBA板卡，须搭配散热方案，详情请咨询后摩官方技术支持。
静电会严重损害LQ50 M.2卡上的电子元器件，请尽量避免与LQ50 M.2卡上的零件做不必要接触。
请不要在潮湿和布满灰尘的坏境中或者在产品容易接触到油污、蒸汽等的环境中使用产品，否则，可能导致火灾事故。
为避免造成产品损坏，请不要将产品置于不安全表面，或让产品受到强烈撞击或冲击而掉落或翻倒。
请不要在散热设备附近或在高温坏境下使用产品，这可能会导致系统过热而引发火灾。

4.2. 硬件安装

本章介绍LQ50 M.2卡的硬件安装、上电启动以及设备识别方法。

4.2.1. 安装前准备

在安装LQ50 M.2卡前，请确认以下条件：

主板提供支持PCIe协议的M.2 2280 M-Key插槽。
系统具备稳定供电与散热条件。
已准备 M2x3 固定螺丝。

4.2.2. 安装步骤

关闭计算机电源，并断开所有外围设备连接。
断开计算机的所有电缆，包括交流电源。
打开计算机机箱，在主板上找到形态为M.2 2280 M-Key，并支持PCIe协议的插槽。
LQ50 M.2卡电流需求为3.3V/10A。请确保计算机主板的 M.2 插槽供电能力满足此规格，以保障LQ50 M.2卡满载运行时的稳定性。
将LQ50 M.2卡金手指对准插槽，以 20° ~ 30° 角平稳插入。确认金手指完全贴合后，轻轻向下按压模块至水平位置。
使用 M2x3 镀镍黑螺丝（头径 4.5mm ~ 5mm）锁固末端，确保LQ50 M.2卡稳固。
重新连接电源，将计算机开机。
硬件检查。LQ50 M.2卡须搭配散热方案，详情请咨询后摩官方技术支持。

4.2.3. 设备识别验证

系统启动后，可通过以下方式确认 LQ50 M.2 卡是否被操作系统正确识别。

4.2.3.1. Linux系统

在Linux系统中，执行下面步骤确认LQ50 M.2卡是否被系统正确识别：

开机进入Linux系统，打开终端。
执行以下指令查看 PCIe 拓扑结构：
```
lspci -tv
```

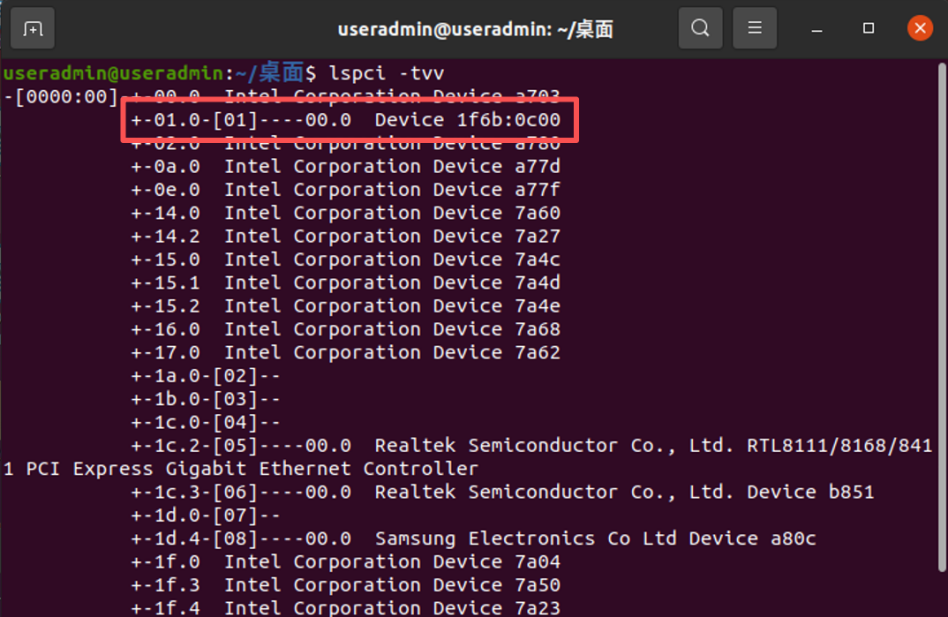

在输出的设备树中查找标识1f6b:0c00，确认LQ50 M.2卡被识别成功，如图所示：

图 4.1 Linux系统设备识别示例

4.2.3.2. Windows系统

在Windows系统中，执行下面步骤确认LQ50 M.2卡是否被系统正确识别：

开机进入Windows系统，在任务栏上的搜索框中，键入设备管理器，然后从菜单中选择设备管理器，弹出设备管理器窗口。

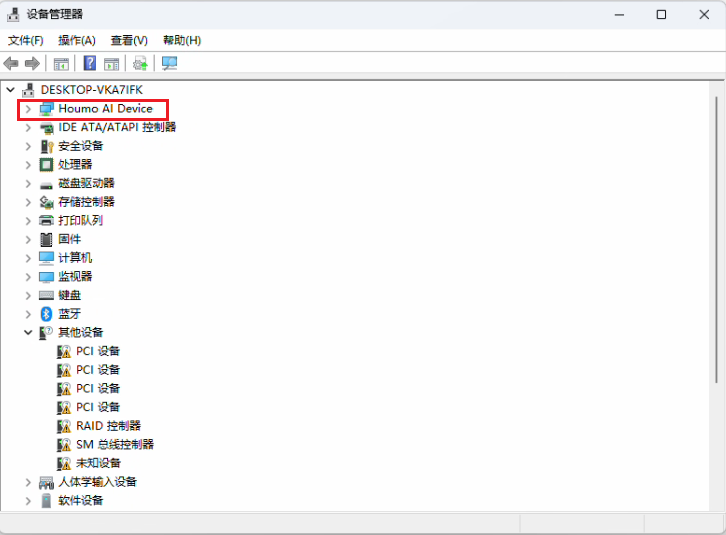

如果存在Houmo AI Device节点则说明安装成功，示例如下图所示：

图 4.2 Windows系统设备识别示例

4.2.3.3. Android系统

在Android系统中，执行下面步骤确认LQ50 M.2卡是否被系统正确识别：

开机进入Android系统，打开终端通过 ADB 或系统自带的终端工具进入命令行界面。

输入以下命令以遍历 PCIe 总线并获取供应商 ID：

for d in $(ls -d /sys/bus/pci/devices/*); do echo "$d: $(cat $d/vendor)"; done

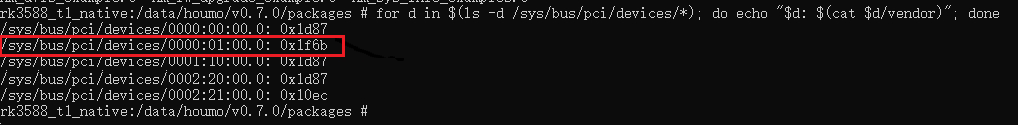

观察输出结果，寻找供应商代码0x1f6b。示例如下：

图 4.3 Android系统设备识别示例

5. 软件安装

完成硬件安装后，可按照下面说明完成软件环境配置。

驱动安装，参见《软件平台驱动安装指南》。
固件升级。
- Linux / Windows：

  参见《HmUpdateTool 工具使用指南》。
- Android：

  参见《HMDML 用户手册》。
运行时环境配置，参见安装与部署。

5.1. 资源下载

前往 https://developer.houmoai.com/resources_v2 下载驱动程序。

6. 保修政策条例

力擎^® LQ50 M.2卡保修政策条例如下：

一、请将保修单上的资料填写完整，并由最终直接经销商加盖印章，如果没有加盖印章，请找原购买处补盖以保障您的权益。

二、请务必在购买产品后保留发票和保修单，否则将以出厂日期为参照进行保修。

三、自购买之日起，可享受一年免费保修服务。用户在正常使用该产品情况下，如果出现产品质量问题，并属于正常保修范围，可享受一年质保服务。

四、用户在使用产品过程中，若出现下列情况，本公司不承担保修义务，用户可以选择收费服务。

超过保修有效期；

违反产品手册使用指导而导致的产品损坏；

由于不当的使用、拆解而造成的损毁和故障；

擅自改动或自行维修而导致的产品损坏；

超出允许使用环境（如高温、腐蚀等）而导致的产品损坏；

由于非正常外力（如坠落、挤压、磕碰、撞击等）而导致的产品损坏；

自然灾害或其它不可抗力（如火灾、水灾、地震、雷击等）而导致的产品损坏；

无法提供有效购买凭证；

五、如您使用的产品由于硬件故障，需要维修，可发送邮件至 service@houmo.ai。

以上服务解释权归北京后摩智能科技有限公司所有。
