4.1.7. 图像数据处理

TCIM支持调整图像大小、裁剪、以及填充等操作。

TCIM 根据不同使用场景提供“固定输入尺寸”处理方式。除在 TCIM 中配置图像预处理参数外，用户也可在量化阶段通过HMQuantool工具设置图像预处理参数，用于量化过程及后续推理复用。

上述方式均在模型推理前完成图像预处理，但配置方式、灵活性与适用场景存在差异，如下表所示：

表 4.2 图像数据处理方式对比

方式

应用场景

操作

处理时机

对比

量化时图像预处理

原始输入图像尺寸固定，且模型输入尺寸固定的场景。

设置 ResizerScheme 中的图像处理参数。

根据图像处理参数设置，在量化生成的模型文件中添加相关算子，推理时自动处理。

若想获得更好的性能，可结合使用 TCIM固定输入尺寸方式。

TCIM固定输入尺寸方式

原始输入图像尺寸固定的场景，如单路视频流中，每帧图像的尺寸相同。

通过模型编译参数配置，模型推理时输入原始图像数据，TCIM自动完成图像预处理，如图 。

推理前手动设置，推理时自动处理。

由于处理后的图像数据存储在推理内存中，可直接用于模型推理，减少了内存拷贝带来的开销，因此性能表现优于 TCIM可变输入尺寸方式。

4.1.7.1. 量化时图像预处理

该方式下，主要操作步骤如下：

  1. 使用HMQuantool量化工具设置图像预处理参数。示例如下：

    resizer_config = ResizerScheme(
    size=(512,512),
    align_corners=False,
    fmt="rgb",
    int_trans=True,
    crop_size=(0, 0),
    crop_offset=(0, 0),
    pad_size=(0, 0, 0, 0),
    pad_value=0,
    mean=[0.0,0.0,0.0],
    std=[1.0/255,1.0/255,1.0/255],
    dynamic_crop=False,
    model_inp_fmt="rgb",
).to_dict()

calib_dataset = [
    torch.randint(low=0, high=255, size=input_shape, dtype=torch.uint8),
]

    更多参数说明可参看 《HMQuantool量化工具用户手册》。

  2. 设置模型输入和输出。示例如下：

    onnx_model = onnx.load(onnx_model_path)
input_names = [_input.name for _input in onnx_model.graph.input]
output_names = [_output.name for _output in onnx_model.graph.output]

dims = onnx_model.graph.input[0].type.tensor_type.shape.dim
input_shape = [dim.dim_value for dim in dims]

  3. 完成模型量化阶段图像预处理。示例如下：

    quant_scheme = QuantScheme(
    target_device=DeviceType.XH2a,
    quant_type=w8a8h1_sefp,
    inupt_ppc_config=[
        resizer_config
    ]
)
quant_config = create_quant_config(quant_scheme)
quant_config = ConfigDict(quant_config)
convert_onnx_to_hmonnx(
    onnx_model,
    calib_dataset,
    device_type=DeviceType.XH2a,
    out_hmonnx_file="hm.onnx",
    quant_config=quant_config,
    input_names=input_names,
    output_names=output_names,
)

  4. 使用 TCIM 提供的 tcim.builder.api.build_from_hmonnx Python接口编译模型。需根据实际batch数设置 batch 参数值。

    tcim.build_from_hmonnx(
        model,
        output_name="dynmaic_multi_roi",
        output_dir="./output_dyn1v4",
        work_dir="./output_dyn1v4/tcim",
        target="xh2",
        ncore=1,
        batch=n,
        opt_level="02",
        enable_profile=False
 )

    详情参看 《TCIM开发者手册》。

  5. 模型推理。

4.1.7.2. 固定输入尺寸

该方式下，用户可在模型编译时设置是否启用动态图像处理，编译生成的二进制模型文件中将包含用于图像处理的相关输入。在模型推理前，用户可通过该模型输入传递图像预处理配置，TCIM会在推理时完成图像预处理。

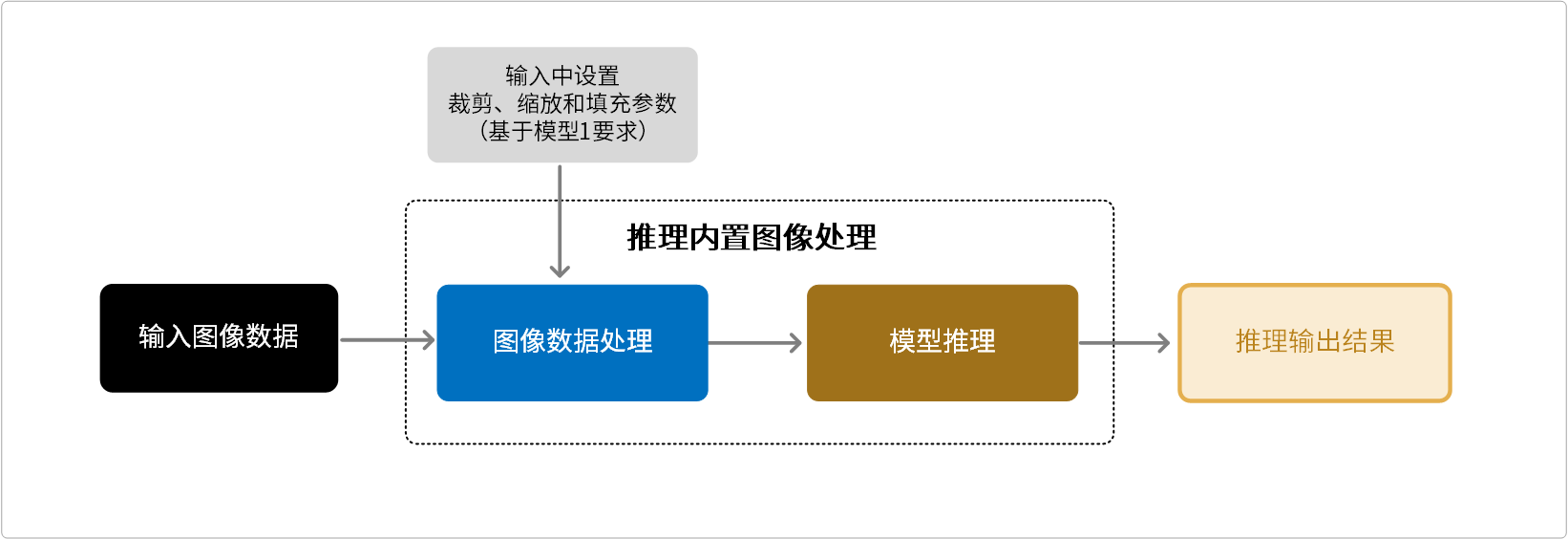

固定输入尺寸动态裁剪方式下，输入图像尺寸相同，推理前设置图像处理配置后，图像预处理作为模型推理的一部分，在执行推理时自动完成，如下图所示：

../../_images/image_static.png

图 4.6 固定输入尺寸开发处理流程

4.1.7.2.1. 图像处理流程和限制

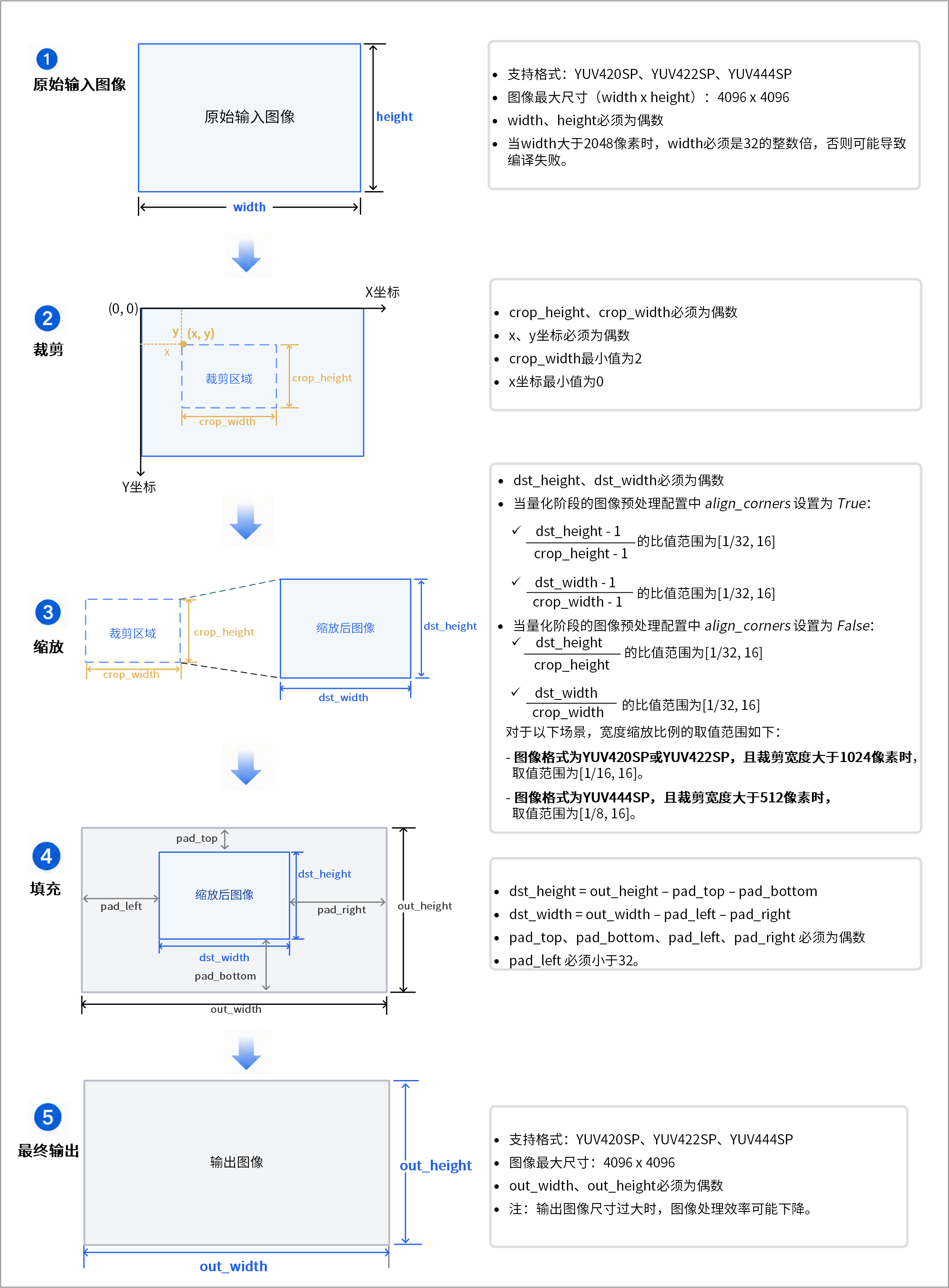

图像处理过程为：先对原始图像做裁剪、再在裁剪后的图像上做缩放，最后做图像填充，如下图所示：

../../_images/image_process_wf_m50.png

图 4.7 图像数据处理流程和限制

使用限制如下，用户需调整图像处理的参数值（单位为像素），以满足要求：

输入图像

输入图像限制如下：

  • 图像的高度和宽度必须是偶数。

  • 支持格式：YUV420SP、YUV422SP、YUV444SP。

  • 图像最大尺寸（width x height）：4096 x 4096

  • 当宽度大于2048像素时，宽度必须是32的整数倍，否则可能导致编译失败。

输出图像

输出图像限制如下：

  • 图像的高度和宽度必须是偶数。

  • 支持格式：YUV420SP、YUV422SP、YUV444SP。

  • 图像最大尺寸（width x height）：4096 x 4096

注：输出图像尺寸过大时，图像处理效率可能下降。

裁剪

裁剪限制如下：

  • 裁剪X和Y坐标必须是偶数。

  • 裁剪的宽度和高度必须是偶数。

  • 裁剪的宽度最小值为2。

  • 裁剪的X坐标最小值为0。

缩放

缩放限制如下：

  • 缩放倍数要求：

    • 当量化阶段的图像预处理配置中 align_corners 设置为 True：

      • 高度：

        (缩放后图像高度 - 1) / (缩放前图像高度 - 1) 的取值范围为[1/32，16]

        其中缩放前图像高度指裁剪后的图像高度。

      • 宽度：

        (缩放后图像宽度 - 1) / (缩放前图像宽度 - 1) 的取值范围为[1/32, 16]

        其中缩放前图像宽度指裁剪后的图像宽度。

    • 当量化阶段的图像预处理配置中 align_corners 设置为 False：

      • 高度：

        缩放后图像高度 / 缩放前图像高度 的取值范围为[1/32，16]

        其中缩放前图像高度指裁剪后的图像高度。

      • 宽度：

        缩放后图像宽度 / 缩放前图像宽度 的取值范围为[1/32，16]

        其中缩放前图像宽度指裁剪后的图像宽度。

    • 对于以下场景，宽度缩放比例的取值范围如下：

      • 图像格式为YUV420SP或YUV422SP，且裁剪宽度大于1024像素时，取值范围为[1/16, 16]。

      • 图像格式为YUV444SP，且裁剪宽度大于512像素时，取值范围为[1/8, 16]。

  • 缩放后图像的高度和宽度必须是偶数。

  • 缩放后图像的高度和宽度需满足下面要求：

    • 高度： dst_height = out_height - pad_top - pad_bottom

    • 宽度： dst_width = out_width - pad_left - pad_right

    其中：

    • dst_height 和 dst_width 分别表示缩放后图像的高度和宽度。

    • out_height 和 out_width 分别表示填充后输出图像的高度和宽度。

    • pad_top、pad_bottom、pad_left 和 pad_right 分别表示图像上、下、左、右方向的填充值。

填充

填充限制如下：

  • 图像图像顶部的垂直填充（pad_top）、图像底部的垂直填充（pad_bottom）、图像左侧的水平填充（pad_left）、图像右侧的水平填充（pad_right）的值必须是偶数。

  • 水平方向左侧填充参数（pad_left）必须小于32。

4.1.7.2.2. 参数说明

输入tensor形状维度说明如下，参数单位均为像素：

  • cropY: 裁剪区域左上角的垂直坐标。

  • cropX: 裁剪区域左上角的水平坐标。

  • crop_height: 裁剪区域的高度。

  • crop_width: 裁剪区域的宽度。

  • resize_height: 调整图像大小输出的目标高度。

  • resize_width: 调整图像大小输出的目标宽度。

  • pad_top: 图像顶部的垂直填充。

  • pad_left: 图像左侧的水平填充。

  • pad_bottom: 图像底部的垂直填充。

  • pad_right: 图像右侧的水平填充。

4.1.7.2.3. 单图单区域动态裁剪

该场景适用于对一张输入图像裁剪出一个 ROI区域。图像处理尺寸设置需在模型编译完成后至推理开始前完成。步骤如下：

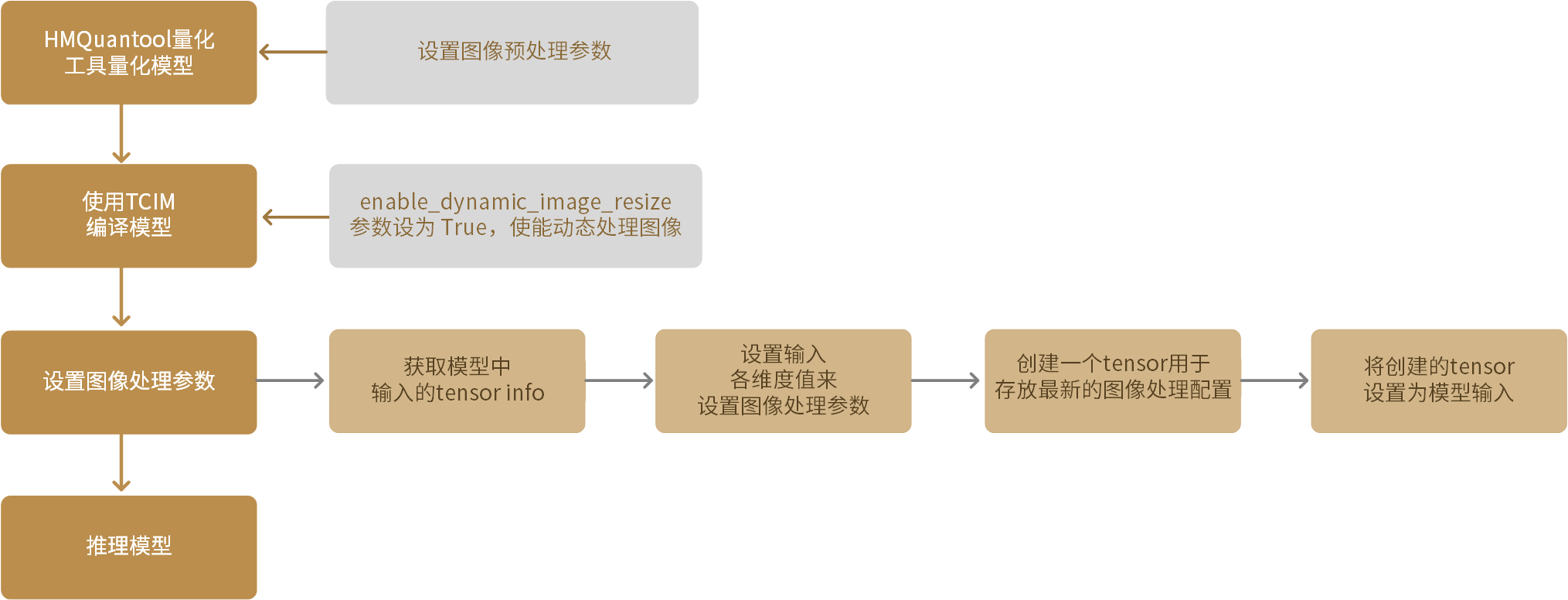

使用该方法动态处理图像的主要流程如下：

../../_images/resize_toSM.png

图 4.8 固定输入尺寸主要开发流程

  1. 使用HMQuantool量化工具量化模型。量化前，需设置图像预处理参数 dynamic_crop 为 True 使能图像动态裁剪功能：

    resizer_config = ResizerScheme(
    size=(224, 224),
    mode="nearest",
    align_corners=False,
    fmt="yuv420",
    int_trans=True,
    crop_size=(0, 0),
    crop_offset=(0, 0),
    pad_size=(0, 0, 0, 0),
    pad_value=0,
    mean=[0.485, 0.456, 0.406],
    std=[0.229, 0.224, 0.225],
    dynamic_crop=True,
    model_inp_fmt="rgb",
).to_dict()

dims = onnx_model.graph.input[0].type.tensor_type.shape.dim
input_shape = [dim.dim_value for dim in dims]
params = [[0, 0, dst_h, dst_w, dst_h, dst_w, 0, 0, 0, 0]]
crop_input = torch.tensor(params)
calib_dataset = [
    torch.randint(low=0, high=255, size=input_shape, dtype=torch.uint8),
    crop_input,
]

    params 参数表示动态裁剪输入，表示为 [cropY, cropX, crop_height, crop_width, resize_height, resize_width, pad_top, pad_left, pad_bottom, pad_right]

    更多参数说明可参看 《HMQuantool量化工具用户手册》。

  2. 加载要量化的ONNX模型，并设置模型输入和输出。示例如下：

    注意

    用户需在模型输入名称列表 input_names 末尾使用 append() 添加一个自定义名称，该名称用于标识预处理输入tensor，以便在后续推理前方便定位该tensor，并对其进行动态图像处理。

    onnx_model = onnx.load(onnx_model_path)
input_names = [_input.name for _input in onnx_model.graph.input]
output_names = [_output.name for _output in onnx_model.graph.output]
input_names.append("dyn_info")

    示例中，输入名称列表末尾添加 dyn_info 名称。

  3. 完成模型量化阶段图像预处理。示例如下：

    quant_scheme = QuantScheme(
    target_device=DeviceType.XH2a,
    quant_type=w8a8h1_sefp,
    inupt_ppc_config=[
        resizer_config
    ]
)
quant_config = create_quant_config(quant_scheme)
quant_config = ConfigDict(quant_config)
convert_onnx_to_hmonnx(
    onnx_path,
    calib_dataset,
    device_type=DeviceType.XH2a,
    out_hmonnx_file="hm.onnx",
    quant_config=quant_config,
    input_names=input_names,
    output_names=output_names,
)

  4. 使用 TCIM 提供的 tcim.builder.api.build_from_hmonnx Python接口编译模型。需设置 one_img_multi_roi 参数为 True，并将 batch 参数设置为 1。

    tcim.build_from_hmonnx(
        model,
        output_name="dynmaic_multi_roi",
        output_dir="./",
        work_dir="./work_space",
        target="xh2",
        ncore=1,
        batch=1,
        opt_level="02",
        enable_profile=False,
        one_img_multi_roi=True
 )

    详情参看 《TCIM开发者手册》。

  5. 设置图像处理参数。编译后模型中会包含一个输入tensor，用于表示图像的所有处理配置。上面示例中，该输入tensor名为上面设置的 dyn_info，其形状为 [1, 10]：

    [cropY, cropX, crop_height, crop_width, resize_height, resize_width, pad_top, pad_left, pad_bottom, pad_right]

    通过设置该输入的每个维度的值来设置 图像处理参数，参数限制参看 图像处理流程和限制。Python示例如下：

    注意

    dyn_info 中设置的裁剪、缩放和填充参数将覆盖第一步中 ResizerScheme 的相应的配置，但 ResizerScheme 中其他图像处理配置，如 align_corners 等仍在图像预处理中生效。
    # Get the information of dyn_info tensor
dyn_info_name = "dyn_info"
dyn_info_tensor_info = model.get_input_info(dyn_info_name)
# Set the configurations for image crop, resize, and padding
dyn_info_data = np.array([0, 0, crop_height, crop_width, resize_height, 0, 0, 0, 0, 0], dtype=np.int32)
# Set the dyn_info tensor as model input
dyn_info_input_tensor = tcim_lite.runtime.Tensor(dyn_info_tensor_info, dyn_info_data)
model.set_input(dyn_info_name, dyn_info_input_tensor)

  6. 模型推理。

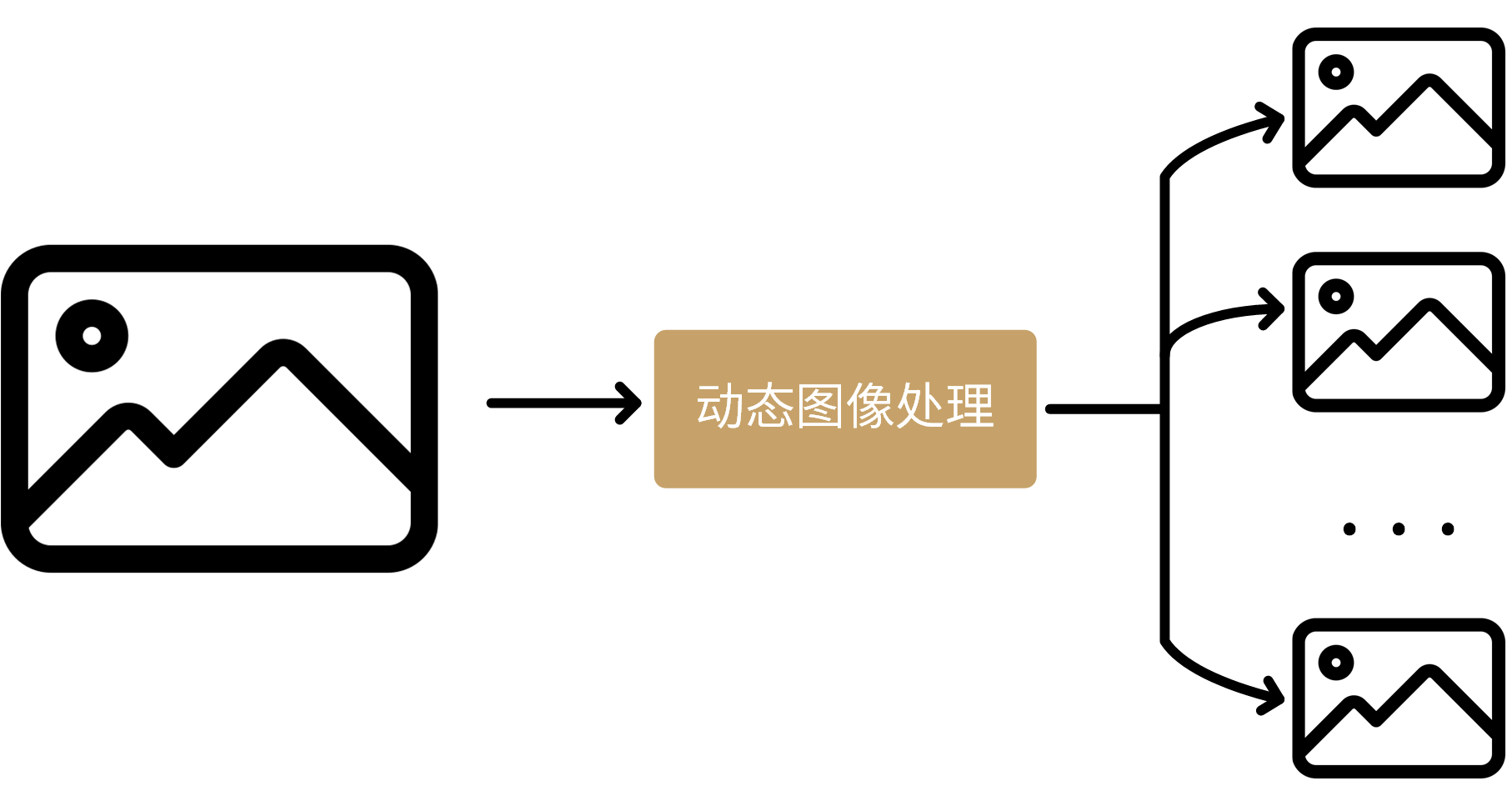

4.1.7.2.4. 单图多区域动态裁剪

该场景针对单张输入图像，裁剪出多个 ROI区域。

../../_images/1ton.png

图 4.9 单图多区域动态裁剪

量化阶段仅支持为所有图像设置相同的图像处理参数，模型编译完成后至推理开始前，可为图像单独设置每个ROI处理参数。

主要步骤如下：

  1. 使用HMQuantool量化工具量化模型。量化前，需设置图像预处理参数 dynamic_crop 为 True 使能图像动态裁剪功能：

    resizer_config = ResizerScheme(
    size=(224, 224),
    mode="nearest",
    align_corners=False,
    fmt="yuv420",
    int_trans=True,
    crop_size=(0, 0),
    crop_offset=(0, 0),
    pad_size=(0, 0, 0, 0),
    pad_value=0,
    mean=[0.485, 0.456, 0.406],
    std=[0.229, 0.224, 0.225],
    dynamic_crop=True,
    model_inp_fmt="rgb",
).to_dict()

dims = onnx_model.graph.input[0].type.tensor_type.shape.dim
input_shape = [dim.dim_value for dim in dims]
params = [[0, 0, dst_h, dst_w, dst_h, dst_w, 0, 0, 0, 0]]
crop_input = torch.tensor(params)
calib_dataset = [
    torch.randint(low=0, high=255, size=input_shape, dtype=torch.uint8),
    crop_input,
]

    params 参数表示动态裁剪输入，表示为 [cropY, cropX, crop_height, crop_width, resize_height, resize_width, pad_top, pad_left, pad_bottom, pad_right]

    更多参数说明可参看 《HMQuantool量化工具用户手册》。

  2. 加载要量化的ONNX模型，并设置模型输入和输出。示例如下：

    注意

    用户需在模型输入名称列表 input_names 末尾使用 append() 添加一个自定义名称，该名称用于标识预处理输入tensor，以便在后续推理前方便定位这些 tensor，并对其进行动态图像处理。

    onnx_model = onnx.load(onnx_model_path)
input_names = [_input.name for _input in onnx_model.graph.input]
output_names = [_output.name for _output in onnx_model.graph.output]
input_names.append("dyn_info")

    示例中，输入名称列表末尾添加 dyn_info 名称。

  3. 完成模型量化阶段图像预处理。示例如下：

    quant_scheme = QuantScheme(
    target_device=DeviceType.XH2a,
    quant_type=w8a8h1_sefp,
    inupt_ppc_config=[
        resizer_config
    ]
)
quant_config = create_quant_config(quant_scheme)
quant_config = ConfigDict(quant_config)
convert_onnx_to_hmonnx(
    onnx_path,
    calib_dataset,
    device_type=DeviceType.XH2a,
    out_hmonnx_file="hm.onnx",
    quant_config=quant_config,
    input_names=input_names,
    output_names=output_names,
)

  4. 使用 TCIM 提供的 tcim.builder.api.build_from_hmonnx Python接口编译模型。需设置 one_img_multi_roi 参数为 True，并将 batch 参数设置为所需的 ROI 数量。

    下面示例设置ROI的数量为 n，用户应根据实际需求进行替换：

    tcim.build_from_hmonnx(
        model,
        output_name="dynmaic_multi_roi",
        output_dir="./",
        work_dir="./work_space",
        target="xh2",
        ncore=1,
        batch=n,
        opt_level="02",
        enable_profile=False,
        one_img_multi_roi=True
 )

    详情参看 《TCIM开发者手册》。

  5. 设置图像处理参数。编译后模型中会包含一个输入tensor，用于表示图像的所有处理配置。上面示例中，该输入tensor名为上面设置的 dyn_info，其形状为 [1, 10]，表示共 n 组图像处理配置，与上一步设置的 batch 值相同。

    [cropY, cropX, crop_height, crop_width, resize_height, resize_width, pad_top, pad_left, pad_bottom, pad_right]

    通过设置该输入的每个维度的值来设置 图像处理参数，参数限制参看 图像处理流程和限制。

    注意

    - 用户必须设置与模型输入 batch 数一致的 n 组图像处理参数。否则图像处理过程将失败。
    - 输出图像的尺寸建议小于 512 x 512，否则可能导致图像处理失败。

  6. 模型推理。

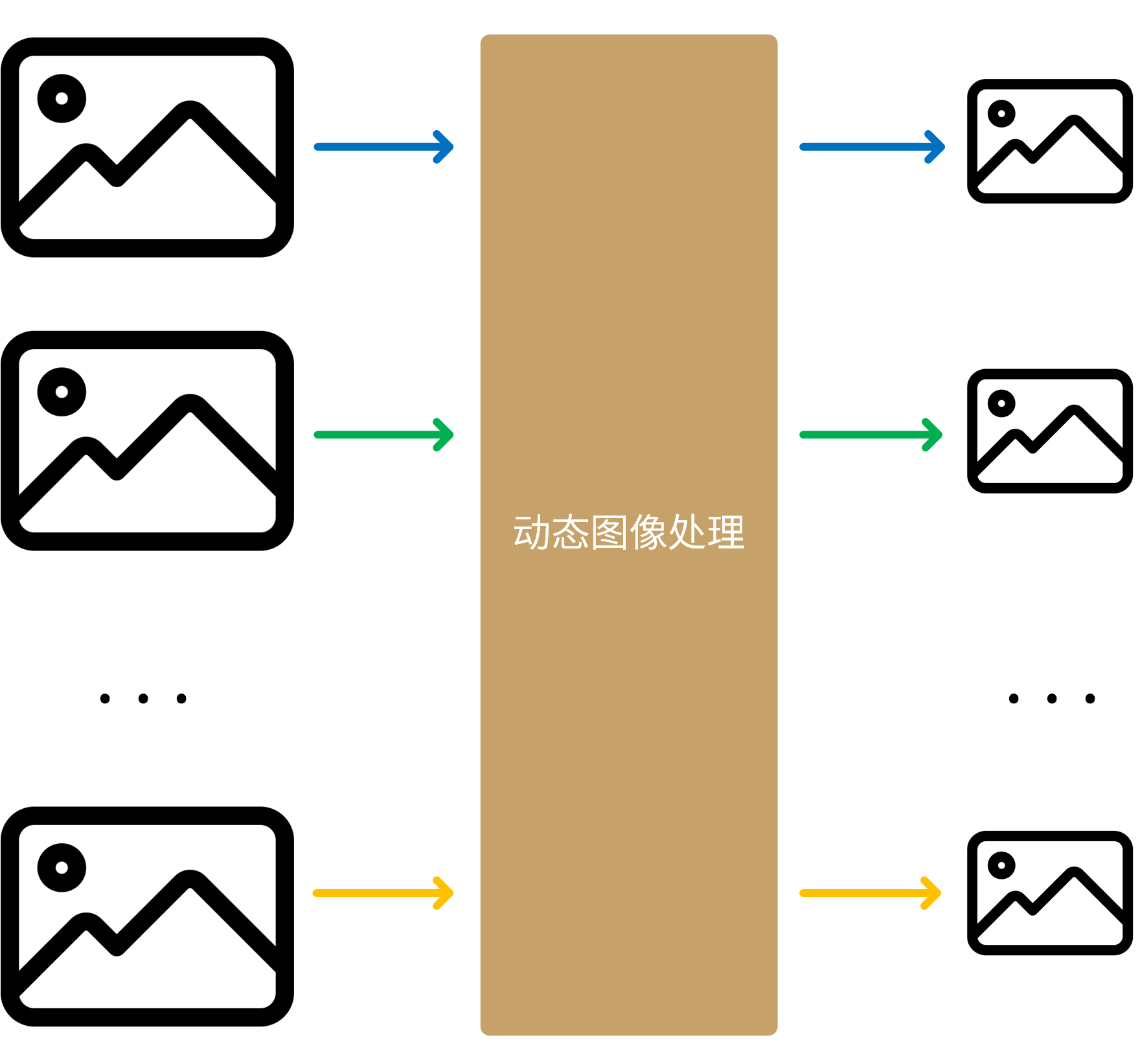

4.1.7.2.5. 多图多区域动态裁剪

该场景适用于对多张图像处理，每张图像仅裁剪一个ROI区域。

../../_images/nton.png

图 4.10 多图多区域动态裁剪

量化阶段仅支持为所有图像设置相同的图像处理参数，模型编译完成后至推理开始前，可为每张图像单独设置图像处理参数。主要步骤如下：

  1. 使用HMQuantool量化工具量化模型。量化前，需设置图像预处理参数 dynamic_crop 为 True 使能图像动态裁剪功能：

    resizer_config = ResizerScheme(
    size=(224, 224),
    mode="nearest",
    align_corners=False,
    fmt="yuv420",
    int_trans=True,
    crop_size=(0, 0),
    crop_offset=(0, 0),
    pad_size=(0, 0, 0, 0),
    pad_value=0,
    mean=[0.485, 0.456, 0.406],
    std=[0.229, 0.224, 0.225],
    dynamic_crop=True,
    model_inp_fmt="rgb",
).to_dict()

dims = onnx_model.graph.input[0].type.tensor_type.shape.dim
input_shape = [dim.dim_value for dim in dims]
params = [[0, 0, dst_h, dst_w, dst_h, dst_w, 0, 0, 0, 0]]
crop_input = torch.tensor(params)
calib_dataset = [
    torch.randint(low=0, high=255, size=input_shape, dtype=torch.unit8),
    crop_input,
]

    params 参数表示动态裁剪输入，表示为 [cropY, cropX, crop_height, crop_width, resize_height, resize_width, pad_top, pad_left, pad_bottom, pad_right]

    更多参数说明可参看 《HMQuantool量化工具用户手册》。

  2. 加载要量化的ONNX模型，并设置模型输入和输出。示例如下：

    注意

    用户需在模型输入名称列表 input_names 末尾使用 append() 添加一个自定义名称，该名称用于标识预处理输入tensor，以便在后续推理前方便定位这些 tensor，并对其进行动态图像处理。

    onnx_model = onnx.load(onnx_model_path)
input_names = [_input.name for _input in onnx_model.graph.input]
output_names = [_output.name for _output in onnx_model.graph.output]
input_names.append("dyn_info")

    示例中，输入名称列表末尾添加 dyn_info 名称。

  3. 完成模型量化阶段图像预处理。示例如下：

    quant_scheme = QuantScheme(
    target_device=DeviceType.XH2a,
    quant_type=w8a8h1_sefp,
    inupt_ppc_config=[
        resizer_config
    ]
)
quant_config = create_quant_config(quant_scheme)
quant_config = ConfigDict(quant_config)
convert_onnx_to_hmonnx(
    onnx_path,
    calib_dataset,
    device_type=DeviceType.XH2a,
    out_hmonnx_file="hm.onnx",
    quant_config=quant_config,
    input_names=input_names,
    output_names=output_names,
)

  4. 使用 TCIM 提供的 tcim.builder.api.build_from_hmonnx Python接口编译模型。需设置 one_img_multi_roi 参数为 False，并将 batch 参数设置为所需的输入图像和ROI的数量。

    下面示例设置输入图像和ROI的数量为 n，用户应根据实际需求进行替换：

    tcim.build_from_hmonnx(
        model,
        output_name="dynmaic_multi_roi",
        output_dir="./",
        work_dir="./work_space",
        target="xh2",
        ncore=1,
        batch=n,
        opt_level="02",
        enable_profile=False,
        one_img_multi_roi=False
 )

  5. 设置图像处理参数。编译后模型中会包含一个输入tensor，用于表示图像的所有处理配置。上面示例中，该输入tensor名为上面设置的 dyn_info，其形状为 [n, 10]，表示共 n 组图像处理配置，与上一步设置的 batch 值相同。

    [cropY, cropX, crop_height, crop_width, resize_height, resize_width, pad_top, pad_left, pad_bottom, pad_right]

    通过设置该输入的每个维度的值来设置 图像处理参数，参数限制参看 图像处理流程和限制。

    注意

    - 用户必须设置与模型输入 batch 数一致的 n 组图像处理参数。否则图像处理过程将失败。
    - 输出图像的尺寸建议小于 512 x 512，否则可能导致图像处理失败。

  6. 模型推理。
